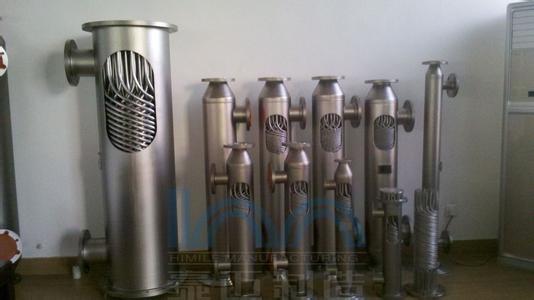

由殼體、傳熱管束、管板、折流板（擋板）和管箱等部件組成。殼體多為圓筒形，內部裝有管束，管束兩端固定在管板上。進行換熱的冷熱兩種流體，一種在管內流動，稱為管程流體；另一種在管外流動，稱為殼程流體。為提高管外流體的傳熱分系數，通常在殼體內安裝若干擋板。擋板可提高殼程流體速度，迫使流體按規定路程多次橫向通過管束，增強流體湍流程度。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊，管外流體湍動程度高，傳熱分系數大；正方形排列則管外清洗方便，適用于易結垢的流體。

管殼式換熱器的主要控制參數為加熱面積、熱水流量、換熱量、熱媒參數等。

管式換熱器的特點：

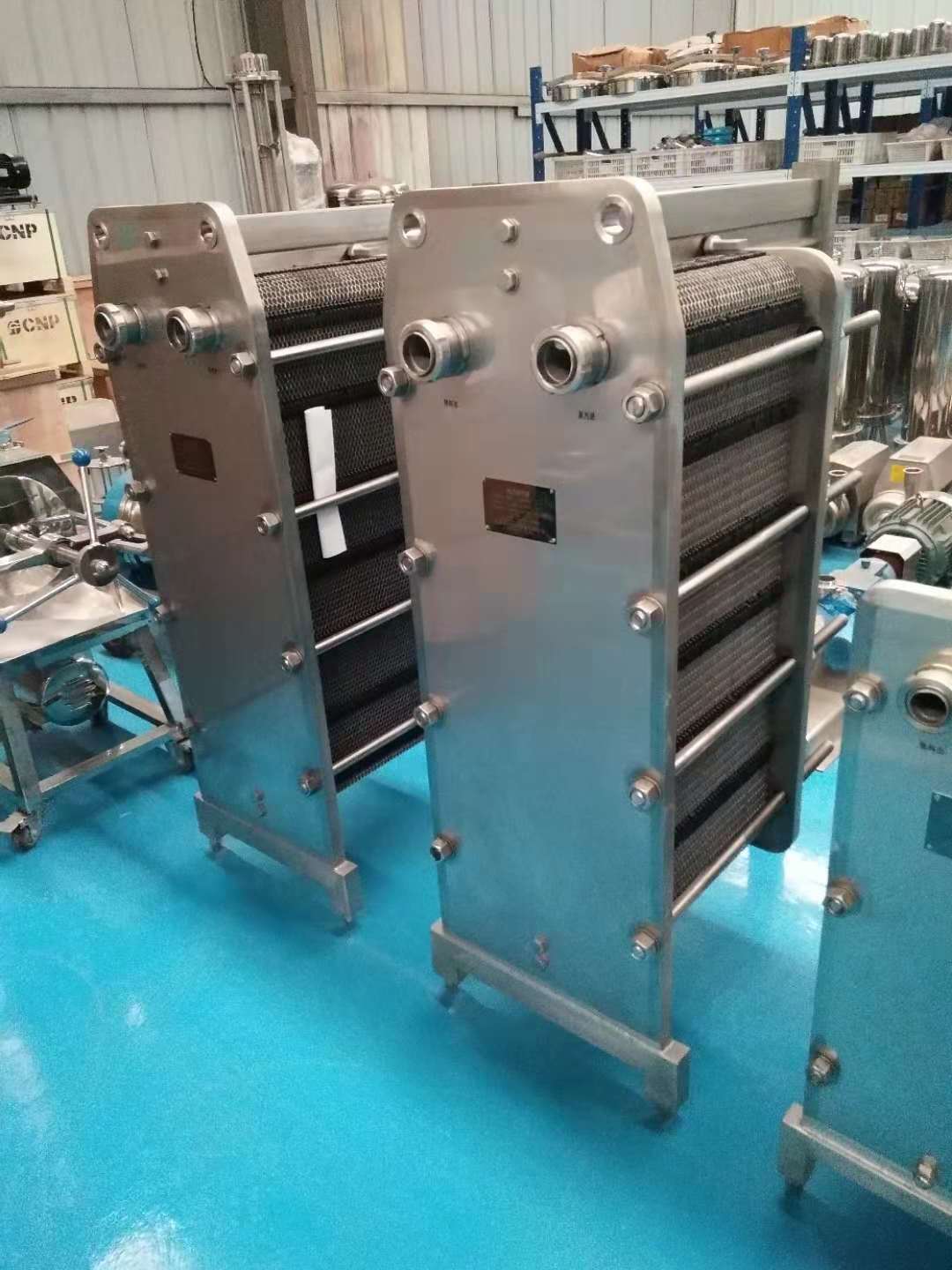

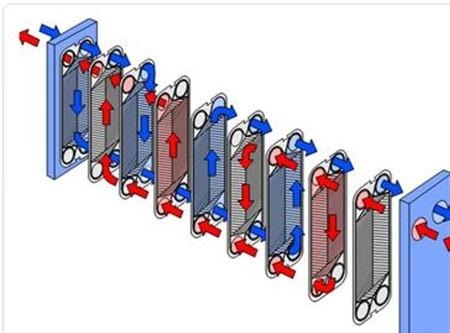

        板式換熱器的基本結構板式換熱器主要由框架和板片兩大部分組成。板片由各種材料的制成的薄板用各種不同形式的磨具壓成形狀各異的波紋，并在板片的四個角上開有角孔，用于介質的流道。板片的周邊及角孔處用橡膠墊片加以密封?？蚣苡晒潭▔壕o板、活動壓緊板、上下導桿和夾緊螺栓等構成。板式換熱器是將板片以疊加的形式裝在固定壓緊板、活動壓緊板中間，然后用夾緊螺栓夾緊而成。在板式換熱器的設計選型使，一般對壓降有一定的要求，所以應對其進行校核。如果校核壓降超過允許壓降，需重新進行設計選型計算，直到滿足工藝要求為止以上就是板式換熱器工作原理的相關介紹，由于每個人需求不同，所以選擇也不同
